ОКБ Миля Ми-24

Успешное применение вооруженными силами США специализированных боевых вертолетов в военных действиях во Вьетнаме, а затем появление таких вертолетов и в других странах вызвало необходимость создания подобных вертолетов у нас. Под руководством генерального конструктора М.Л.Миля на Московском вертолетном заводе была начата в 1967 году разработка транспортно-боевого вертолета на базе вертолета Ми-8 с двумя ГТД и динамическими системами вертолетов Ми-8 и Ми-14.

В отличие от легких боевых вертолетов Bell AH-IG "Huey Cobra", разработанных в США на базе легкого многоцелевого вертолета Bell UH-1 "Huey" и предназначенных в основном для непосредственной поддержки наземных войск и борьбы с танками противника, новый транспортно-боевой вертолет предназначался не только для этих целей, но и для высадки тактических десантов в зоне прорыва и при захвате плацдармов, для сопровождения десантно-транспортных вертолетов и прикрытия их при высадке десантов и для борьбы с вертолетами противника, а также для транспортировки груза и для эвакуации раненых. Поэтому вертолет должен был иметь экипаж из летчика и стрелка-оператора систем вооружения, дополненных в случае необходимости бортмехаником, размещенный в кабине в носовой части, и мог принять на борт отделение из восьми десантников с личным вооружением и боеприпасами или четырех раненых на носилках, размещенных в кабине в центральной части фюзеляжа.

Вертолет должен был обладать высокими летными характеристиками и иметь мощное ракетно-пушечное вооружение и усовершенствованное прицельное и навигационное оборудование. Высокая боевая живучесть должна была обеспечиваться бронированием кабин и важнейших агрегатов и дублированием основных систем, а также применением средств, уменьшающих вероятность взрыва и пожара при повреждениях в боевых условиях. Идея такого вертолета, ставшего летающей "боевой машиной пехоты", является оригинальной и принадле жит М.Л.Милю. После смерти М.Л.Миля руководство всеми работами по вертолету Ми-24 осуществлял генеральный конструктор М.Н.Тищенко.

Рабочее проектирование опытного вертолета началось в июне 1968г. и велось параллельно с подготовкой к серийному производству, что позволило значительно сократить время разработки, и первый из двух опытных вертолетов В-24 впервые поднялся в воздух 15 сентября 1969г. (летчик-испытатель Г.В.Алферов). Позже была построена опытная партия из 10 вертолетов В-24 (5 на МВЗ и 5 на заводе в г. Арсеньеве), предназначенных для летных и статических испытаний. Во время испытаний один из вертолетов Ми-24 разбился. Государственные испытания начались в июне 1970г. и проводились в течение полутора лет с участием 16 вертолетов.

Во время испытаний вертолеты Ми-24 с нормальной взлетной массой 11т достигали максимальной скорости 320км/ч в боевом варианте и 340км/ч в транспортном и имели крейсерскую скорость соответственно 270 и 280км/ч. В условиях МСА статический потолок составлял 1400м без учета влияния земли, а динамический потолок 4950м. В случае отказа одного двигателя вертолет мог продолжать полет с одним работающим двигателем в течение часа. При нормальной взлетной массе и скоростях полета 100-250км/ч вертикальная перегрузка составляла 1.75g.

Рисунок вертолета Ми-24

Серийное производство вертолетов Ми-24 началось в 1970г, а в 1971г. вертолеты в исходном варианте Ми-24 начали поступать в части. Вертолеты Ми-24 серийно производились на заводах в Арсеньеве и Ростове, где было построено более 5200 вертолетов различных модификаций, из них более половины для стран СНГ, остальные на экспорт в 15 стран мира (Афганистан, Алжир, Ангола, Куба, Чехословакия, Германия, Венгрия, Индия, Ирак, Ливия, Мозамбик, КНР, КНДР, Никарагуа, Перу, Польша, Вьетнам, Йемен). В 1992г. серийный выпуск вертолетов Ми-24 был прекращен. В 1995г. на вооружении армейской авиации России находилось около 1500 вертолетов Ми-24 и более 1000 вертолетов в других странах, которые еще долго останутся в строю. Поэтому ОКБ под руководством генерального конструктора В.Вайнберга предложена глубокая модернизация существующего парка вертолетов Ми-24 для продления сроков их службы и повышения боевой эффективности за счет унификации оборудования и вооружения с новым боевым вертолетом Ми-28.

Разработаны и производились следующие модификации вертолета Ми-24:

  • В-24 - опытный вертолет с двумя двигателями ТВ3-117 мощностью по 1510кВт, модифицированным несущим винтом и динамическими системами и агрегатами вертолетов Ми-8 и Ми-14 и общей двухместной кабиной, сиденья летчика и стрелка-оператора были расположены тандемом, но смещены относительно продольной оси; вертолет не имел вооружения и прицельного оборудования;

  • Ми-24 - первый серийный вертолет с двумя двигателями ТВ3-117 и крылом без поперечного V. На вертолете был установлен комплекс вооружения К-4В, использовавшийся на вооруженных вертолетах Ми-4 и Ми-6 с ПТУР и НАР: на фюзеляже под дверьми грузовой кабины на съемных рамах были установлены по две ПТУР 9М17 противотанкового комплекса "Фаланга М" с ручной системой наведения с помощью танкового визира 9Ш121 с радиокомандной линией управления. В носовой части была размещена подвижная пулеметная установка HУB-1 с пулеметом А-12.7 калибра 12.7мм с коллиматорным прицелом. На четырех балочных держателях под крылом крепились блоки С32 НАР С5, наводимых с помощью коллиматорного прицела ПКВ, или бомбы калибром 100 и 250кг, сбрасывание которых производилось с помощью бомбового прицела ОПБ-1B, или баки с горючей жидкостью.

  • Ми-24А - модифицированный серийный вариант с двигателями ТВ3-117ВМ мощностью по 1610кВт и крылом большего размаха с отрицательным поперечным V, на концах которого расположены пилоны для крепления пусковых установок ПТУР "Фаланга М" с полуавтоматическим управлением с помощью прицельной системы "Радуга Ф". В носовой части установлен пулемет А-12.7. Производились на заводе в г. Арсеньеве, построено около 250 вертолетов Ми-24А;

  • А-10 - рекордный вариант вертолета Ми-24А без вооружения и крылом с уменьшенной взлетной массой. В 1975 и 1978гг. на рекордном варианте А-10 было установлено 7 международных рекордов, среди которых были абсолютный рекорд скорости 303.4км/ч на базе 15-25км (установлен Г.Р.Карапетяном), а также абсолютные женские рекорды скорости и скороподъемности (установлены Г.В.Расторгуевой);

  • Ми-24У - учебно-тренировочный вариант вертолета Ми-24А без пулемета, в кабине установлен второй комплект органов управления и пилотажно-навигационного оборудования;

  • Ми-24Б - был вооружен пулеметом ЯкБ-12 калибром 12.7мм на подфюзеляжной турельной установке УСПУ-24, управляемой дистанционно с помощью прицельной станции КПС-53АБ с аналоговым вычислителем и системой бортовых датчиков и комплексом ПТУР "Фаланга П" с полуавтоматической системой наведения "Радуга Ф" и гиростабилизированным прицелом, обеспечивающим маневрирование по курсу ±60° при наведении ПТУР. Вертолеты прошли испытания в 1971-72гг.

  • Ми-24Д - вариант с новой носовой частью с размещением летчика и стрелка-оператора тандемом в отдельных кабинах с системой герметизации и кондиционирования и системами вооружения как на вертолете Ми-24Б; рулевой винт размещен слева по борту, что стало принятым на всех последующих вертолетах вместо прежнего правого размещения;

  • Ми-24ДУ - учебно-тренировочный вариант вертолета Ми-24Д без пулеметной носовой установки, снабжен двойным комплексом управления и пилотажно-навигационных приборов;

  • Ми-24В - модифицированный вариант Ми-24Д с комплексом сверхзвуковых ПТУР "Штурм В" нового поколения и автоматическим прицелом летчика АСП-176, являющимся модификацией прицела, разработанного для истребителя-бомбардировщика Су-17; воздухозаборники двигателей снабжены ПЗУ; вертолеты Ми-24В и Д приняты па вооружение 29 марта 1976г. и серийно производились до 1986г; построено более 1000 вертолетов Ми-24В. С конца 1978г. усовершенствованные вертолеты Ми-24Д и В стали поставляться странам Варшавского Договора;

  • Ми-24П - пушечный вариант с неподвижной установкой с двуствольной пушкой ГШ-30 калибром 30мм с удлиненными стволами в обтекателе сбоку фюзеляжа; разработка начата в 1974г, серийное производство - в 1981г, до 1991г. выпущено 620 вертолетов Ми-24П;

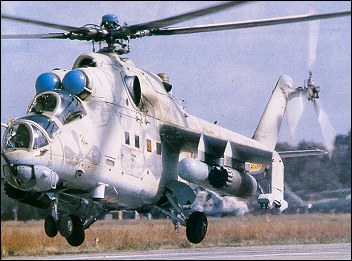

    Вертолет Ми-24П

  • Ми-24ВП - модификация Ми-24П с подвижной пушечной установкой с двуствольной пушкой ГШ-23 в носовой части вместо подвижной пулеметной установки УСПУ-24; серийное производство начато в 1989г;

  • Ми-24Р - вертолет-разведчик (на основе Ми-24Д) химической и радиационной обстановки; на концевых крыльевых пилонах подвешиваются контейнеры со средствами радиационной (химической), бактериологической разведки, вертолет оснащен дистанционно управляемым экскаватором для взятия проб грунта. Экипаж, дополненный инженером и оператором разведывательных систем, размещается в герметических кабинах; на вертолете сохранено вооружение с пулеметом на турельной установке и НАР, но отсутствует ПТУР и их системы управления; вертолеты Ми-24Р использовались для определения масштабов бедствия после аварии на Чернобыльской АЭС;

    Ми-24Р химической разведки

  • Ми-24К - вертолет-разведчик и корректировщик артогня; снабжен длиннофокусной автоматической камерой в центральной кабине для наблюдения за артогнем и управляемой камерой на турельнои установке под фюзеляжем;

  • Ми-24М - противолодочный вариант вертолета; разработан в 1974г. для ВМС, которые выбрали противолодочный вертолет Ка-25;

  • Ми-24БМТ - вариант вертолета - минного тральщика; разработан на базе вертолета Ми-24А, с которого были сняты вооружение, броня и крыло, шасси сделано неубирающимся. В фюзеляже размещались траловое устройство и дополнительный топливных бак. В 1974г. построен опытный вертолет, который проходил испытания;

  • Ми-24ПС - патрульно-спасательный вертолет, предназначен для решения специальных задач по охране правопорядка и поисково-спасательных работ в труднодоступных районах; снабжен системой глобальной спутниковой навигации и метеолокатором, поисковыми фарами и лебедкой ЛПГ-4; впервые демонстрировался на МАКС-95; планируется серийное производство.
Для поставок на экспорт разработаны следующие варианты вертолетов, которые поставлялись странам Варшавского Договора, а затем и в другие страны:
  • Ми-25 - экспортный вариант вертолета Ми-24Д;

  • Ми-35 - экспортный вариант вертолета Ми-24В;

  • Ми-35П - экспортный вариант вертолета Ми-24П;

  • Ми-35М - модифицированный экспортный вариант вертолета Ми-24Б с электронным оборудованием французских фирм "Секстант Авионикс" и "Томсон CSF"; демонстрировался на Парижской авиакосмической выставке в 1995г. и на авиакосмической выставке МАКС-95 в г. Жуковском; снабжен ИК-системой обзора передней полусферы и телевизионной камерой, нашлемным прицелом и очками ночного видения и другими системами, разработанными для вертолета Ми-28. Вооружение составляют двуствольная пушка калибром 23мм, гранатомет калибром 30мм, УР "воздух-воздух" "Игла-Б", блоки с НАР калибром 70мм и ПТУР "Атака" и "Штурм-Б". По сравнению с Ми-24 имеет меньшую массу конструкции и больший статический потолок; планируется серийное производство.

Вертолеты Ми-24, став первыми серийными отечественными вертолетами поля боя и огневой поддержки, по составу вооружения и массе боевой нагрузки превосходили все серийные зарубежные боевые вертолеты, получив название "летающих танков", и успешно использовались в военных действиях в Афганистане, в ирано-иракской войне и во многих других военных конфликтах для непосредственной поддержки наземных войск, подавления огневых точек и борьбы с танками. Особенно эффективно вертолеты Ми-24, имеющие мощное вооружение и грузовую кабину, использовались для спасения экипажей сбитых самолетов и вертолетов и эвакуации раненых в боевых условиях. Во время ирано-иракской войны иракские вертолеты Ми-24 успешно вели воздушные бои с иранскими боевыми вертолетами Bell АН-1J "Sea Cobra" и, обладая значительным преимуществом в вооружении, поражали их или заставляли удаляться и вызывать на помощь истребители. В одном из таких воздушных боев 27 октября 1982г. с вертолета Ми-24 на встречном курсе выпущенными НАР был сбит иранский истребитель F-4 "Phantom II", обладавший мощным вооружением и вдвое превосходивший Ми-24 по взлетной массе, первый и единственный в мире случай в практике воздушных боев, когда вертолетом был сбит боевой самолет. Всего во время ирано-иракской войны иракскими летчиками, летавшими на вертолетах Ми-24 и Ми-8, а также на вертолетах "Газель", было сбито 53 иранских вертолета: Bell АН-1J "Sea Cobra", АВ214, АВ212 и другие.

Вертолеты Ми-24, обладая комбинированной несущей системой (несущий винт-крыло), отличаются высокой маневренностью и позволяют выполнять на них сложный пилотаж, демонстрируемый неоднократно на авиационных праздниках и авиационных выставках. В центре боевого применения и переучивания летного состава армейской авиации России в г. Торжке создана пилотажная группа "Беркуты", освоившая высший пилотаж на вертолетах Ми-24.

КОНСТРУКЦИЯ. Вертолет одновинтовой схемы с рулевым винтом, двумя ГТД, крылом и трехопорным шасси.

Фюзеляж и хвостовая балка полумонококовой конструкции, в носовой части фюзеляжа размещена двухместная кабина экипажа: стрелок-оператор в отдельной передней кабине, за ним летчик, кабина которого для удобства обзора приподнята на 0.3м над кабиной стрелка, кресло летчика бронировано, с откидной бронеспинкой и бронезаголовником, кресло стрелка не бронировано, между кабинами расположена бронированная перегородка, лобовые стекла броневые, плоские, снабжены стеклоочистителями, доступ в кабину стрелка осуществляется с левого борта через откидывающуюся вверх панели остекления, в кабину летчика — через бронированную дверь с левого борта; кабины экипажа снабжены системой обогрева и вентиляции, бортмеханик может размещаться на откидном сиденье в отсеке оборудования за кабиной экипажа.

Кабина для десантников имеет двери шириной 1.13м и высотой 1.04-1.18м с каждого борта, состоящие из двух створок, одна из них открывается вверх, а другая — вниз и используется как подножка, 8 откидывающихся сидений и 8 окон, 4 из них в верхних створках дверей, которые откидываются внутрь, чтобы десантники могли вести огонь из легкого оружия. В кабине могут быть расположены 4 носилок с ранеными.

Крыло прямое, трапециевидной формы в плане, площадью 6.75м2 с отрицательным поперечным V - 12° и углом заклинения 19°, создает в крейсерском полете подъемную силу, равную 25% массы вертолета, разгружая несущий винт; под крылом имеется четыре пилона, для подвески вооружения или контейнеров с оборудованием, а на концах вертикальные законцовки с балками для ПТУР.

Хвостовая балка овального сечения переходит в стреловидное вертикальное оперение (килевую балку) с углом заклинения 3° для разгрузки рулевого винта, на хвостовой балке установлен управляемый стабилизатор размахом 3.27м и площадью 2.22м2 с углами отклонения от +7°40’ до -12°30'.

Шасси трехопорное, убирающееся, с управляемой передней опорой со сдвоенными колесами К329А размерами 400 х 200мм с давлением 0.44МПа. Главные опоры с тормозными колесами КГ 135А размерами 720 х 320мм с давлением 0.54МПа и масляно-пневматическими амортизаторами, убирающиеся назад с поворотом на 90°; на хвостовой балке установлена хвостовая опора с двумя подкосами и амортизатором, колея шасси 3.03м, база шасси 4.39м.

Несущий винт пятилопастный, с шарнирным креплением лопастей и гидравлическими демпферами, лопасти прямоугольной формы в плане, хорда лопастей 0.58м, профиль NACA 230, окружная скорость концов лопастей 217м/с. Лопасти имеют лонжерон из алюминиевого сплава, заполненный азотом, с системой сигнализации о появлении трещин и приклеенные к нему 18 секций с обшивкой и сотовым заполнителем из алюминиевого сплава. Вал несущего винта наклонен не только вперед на 4.5°, но и вправо на 2.5°, чтобы обеспечить минимальные крен и скольжение вертолета.

Рулевой винт диаметром 3.9м, трехлопастный, тянущий. Лопасти прямоугольной формы в плане, по конструкции подобны лопастям несущего винта, имеют профиль NACA 230м.

Силовая установка состоит из двух турбовальных ГТД ТВ3-117 Санкт-Петербургского НПО им. В.Я.Климова взлетной моцщностью по 1620кВт, оснащенных ПЗУ и установленных рядом в общем обтекателе сверху фюзеляжа. В обтекателе размещена также вспомогательная силовая установка — ГТД АИ-9В. Возможна установка на воздухозаборниках ПЗУ, а на соплах — экранирующих выхлопных устройств.

Топливная система общей емкостью 2130л состоит из пяти топливных баков: главного бака за кабиной, двух баков над ним и двух баков под полом, дополнительный бак емкостью 1250л может быть установлен в кабине или четыре ПТБ-150 емкостью по 450л могут быть подвешены на пилонах под крылом.

Трансмиссия такая же, как на вертолетах Ми-8, главный редуктор и двигатели защищены стальными броневыми плитами толщиной 8мм.

Система управления дублированная, как на вертолете Ми-8, с жесткой и тросовой проводкой и гидроусилителями и комплектом съемных педалей и систем в передней кабине стрелка-оператора.

Гидросистема состоит из основных и вспомогательных дублирующих друг друга и аварийной систем, основная гидросистема обеспечивает работу системы управления, вспомогательная обеспечивает уборку и выпуск шасси.

Воздушная система баллонного типа обеспечивает работу тормозов колес и системы кондиционирования.

Система жизнеобеспечения включает систему кондиционирования, обеспечивающую работу экипажа при температурах воздуха от -50°С до +37°С, и кислородную систему, позволяющую производить полеты на высотах свыше 3000м.

Электросистема постоянного тока напряжением 27В питается от стартер-генератора СТГ-3 через два выпрямителя ВУ-6А и от двух аккумуляторов 18ССАН-28, а переменного тока (однофазного и трехфазного) напряжением 36, 115 и 260В — от двух синхронных генераторов ТТ40БТ46 с блоками регулирования напряжения и трансформаторами.

Пилотажно-навигационное оборудование обеспечивает пилотирование вертолета днем и ночью и в сложных метеоусловиях; включает систему автоматического управления полетом САУ-В24—1 с автопилотом ВУАП-1 для автоматической стабилизации вертолета по крену, курсу, тангажу, барометрической высоте и скорости полета и автомагические радиокомпасы АРК-15Д и АРК-У2, доплеровский измеритель-скорости угла сноса ДИСС-15Д, радиовысотомер РВ-5, комбинированную курсовую систему "Гребень-1". В состав приборного оборудования входят командный пилотажный прибор ПКП-72М, указатель крена и тангажа УКТ-2, радиомагнитный индикатор РМИ-2.

Связная аппаратура включает командные УКВ-радиостанции Р-860, Р-863 и Р-828, связную КВ-радиостанцию "Карат М-24", самолетное переговорное устройство СПУ-8. Имеется бортовой регистратор САРПП-12, для оповещения экипажа об аварийных ситуациях в полете установлена аппаратура речевых сообщении РИ-65. Летчики имеют индивидуальные поисково-спасательные радиостанции Р-855УМ.

Оборудование управления вооружением включает оптико-электронную (ТВ для низких уровней освещенности) обзорно-прицельную систему в правом и радиокомандную систему наведения ракет в левом носовых подфюзеляжных обтекателях, пушечный прицел ПКВ или (на Ми-24В) ИПС, приемник предупреждения о РЛ облучения, ИК-систему создания помех "Липа", систему опознавания госпринадлежности, фотокинопулемет, контейнеры АСО-2 со 132 ложными целями.

Вооружение состоит из встроенного и подвесного. Встроенное вооружение: на вертолетах Ми-24 и Ми-24А установлена носовая подвижная пулеметная установка НУВ-1 с одноствольным пулеметом А-12.7 (12.7мм), Ми-24Д оснащен установкой УСПУ-24 с электродистанционным управлением, оборудованной четырехствольным пулеметом ЯкБ-12.7 конструкции Якушева-Борзова (12.7мм, 4000 выстр/мин, 1400 патронов) с вращающимся блоком стволов. Ми-24П вооружен неподвижной двухствольной пушкой ГШ-30 конструкции Грязева-Шипунова (30мм, 250 патронов) в правом фюзеляжном обтекателе, а Ми-24ВП - спаренной пушкой ГШ-23 в подвижной носовой установке НППУ-25.

Подвесное вооружение: первые вертолеты Ми-24 вооружали четырьмя (по две на рельсовых направляющих по бокам фюзеляжа, а затем на концевых пилонах крыла) дозвуковыми ПТУР "Фаланга" с ручным радиокомандным управлением (позднее с полуавтоматической системой управления). Начиная с Ми-24В их заменили сверхзвуковыми ПТУР 9К113/9М114 "Штурм-В", число которых на концевых и подкрыльевых пилонах могло достигать 12. Вместо ПТУР на четырех подкрыльевых пилонах могут быть установлены УР ближнего воздушного боя Р-60, блоки УБ-32-57 или УБ-20-57 с НАР С-5 (32х57мм или 20х57мм) или блоки с НАР С-8 (80мм) или с НАР С-13 калибра 130мм, пусковые установки НАР С-24 калибра 250мм, универсальные пушечные контейнеры УПК-23-250 с пушкой ГШ-23Л (калибр 23мм, боекомплект 250 патронов), контейнеры ГУВ с двумя пулеметами ТКБ-621 калибра 7.62мм и одним ЯкБ-12.7 калибра 12.7мм или гранатометами АГС-17 "Пламя" калибра 30мм, до 1500кг обычных или химических бомб, универсальные контейнеры для разбрасывания мин, блоки осветительных ракет и другое вооружение. Вертолет может осуществить посадку и перезарядить оружие с помощью боезапасов в кабине.

Е.И.Ружицкий "Вертолеты", 1997

ОКБ Миля Ми-24

Технические данные Ми-24

Экипаж: 2чел, силовая установка: 2 x ГТД ТВ3-117 НПО им. Климова мощностью по 1620кВт, диаметр несущего винта: 18.8м, высота: 4.17м, взлетный вес: 11500кг, вес пустого: 8200кг, максимальная скорость: 330км/ч, крейсерская скорость: 217-270км/ч, скороподъемность: 12.5м/с, динамический потолок: 5000м, статический потолок вне влияния земли: 1500м, дальность полета: 500км, полезная нагрузка: 2500кг

Схема вертолета Ми-24
