Поскольку созданный в 1958 году вертолет S-60 не удовлетворял требованиям армии США в части грузоподъемности, в 1960 году начинается разработка нового вертолета-летающего крана S-64, на котором был использован новый шестилопастный несущий винт такого же диаметра, как у S-60, но с очень большим для того времени заполнением, апробированным на экспериментальном вертолете-летающем кране Westland "Westminster" (Великобритания). На вертолете S-64 были использованы два ГТД Pratt & Whitney мощностью по 2980кВт, (почти в два раза больше, чем у S-60), обеспечивающие увеличение максимальной перевозимой нагрузки до 9т и возможность эксплуатации при повышенной температуре воздуха и с высоко расположенных площадок.

Первый опытный вертолет, имевший обозначение S-64, совершил первый полет 9 мая 1962 года. Поставки армии США серийных вертолетов-летающих кранов под обозначением CH-54A начались в 1964г. и вскоре они стали широко использоваться во время войны во Вьетнаме для перевозки техники: например, с их помощью было вывезено 380 поврежденных самолетов. Производство военных вертолетов прекращено в 1973г. после поставок 92 вертолетов СН-54А и СН-54В. В 1974 году поставлено 8 гражданских вертолетов S-64Е.

Модификации:

• СН-54А - базовый вертолет с ГТД мощностью по 3310кВт и максимальной взлетной массой 19050кг. В 1965 году на вертолете установлены три международных рекорда, в том числе подъем груза массой 1000кг на высоту 8943м;

• СН-54В - модификация с более мощными двигателями по 3530кВт и максимальной взлетной массой 21320кг. В октябре 1970 года во время испытаний по подъему тяжелых конструкций с помощью системы из двух вертолетов СН-54В был поднят груз массой 18488кг. В 1971-1972 годах на вертолетах СН-54В установлено девять международных рекордов высоты и скороподъемности, среди которых подъем груза массой 15т на высоту 3307м, 10т на высоту 5246м и 5т на высоту 7778м;
  ( Не удивляйтесь, на самом деле последние рекорды также принадлежат "системе из двух вертолетов", т.к. не может CH-54 быть грузоподъемней Ми-6! Прим. М.С. )

• S-64E - гражданский вариант вертолета СН-54А; получил в 1969г. сертификат летной годности на перевозку подвесных грузов массой до 10160кг.

КОНСТРУКЦИЯ. Вертолет одновинтовой схемы, с рулевым винтом, двумя ГТД и трехопорным шасси.

Фюзеляж цельнометаллический, типа полумонокок, выполнен в виде балки коробчатого сечения, имеющей четыре узла крепления контейнеров или грузовых платформ, рассчитанные на усилия до 4540кг. Кабина экипажа трехместная/ с двумя расположенными рядом сиденьями летчиков и креслом с обзором задней полусферы для оператора, управляющего вертолетом при выполнении погрузочно-разгрузочных работ. Конструкция вертолета СН-54В усилена. Возможна перевозка 45 пассажиров в универсальном контейнере под фюзеляжем или 24 раненых на носилках в санитарном варианте.

Шасси трехопорное, с носовой опорой, давление в пневматике носового колеса 0.67МПа, в пневматиках главных колес 0.63МПа. Главные опоры вертолета СН-54В имеют сдвоенные колеса с давлением в пневматиках 0.67МПа. Предусмотрено регулирование высоты фюзеляжа над землей в пределах 0.2м путем изменения хода стоек главных опор шасси. Колея шасси 6.02м, база — 7.44м.

Несущий винт шестилопастный, с шарнирным креплением лопастей. Втулка изготовлена из стальных и алюминиевых сплавов. Лопасти прямоугольной формы в плане, с линейной геометрической круткой, изготовлены из алюминиевого сплава. Ось несущего винта отклонена от вертикальной оси вертолета вперед и вбок на 3°. Хорда лопастей несущего винта вертолета СН--54А 0.61м, СН-54В увеличена до 0.674м. Профиль лопасти NACA 0012, окружная скорость концов лопастей 212м/с.

Рулевой винт диаметром 4.88м, четырехлопастный, с шарнирным креплением лопастей, имеет цельнометаллические лопасти прямоугольной формы в плане.

Силовая установка состоит из двух двигателей, размещенных рядом сверху фюзеляжа без обтекателей. Вспомогательная силовая установка ГТД Solar Т-62-16А мощностью 55кВт, от которого через главный редуктор осуществляется привод электро- и гидросистем при стоянке вертолета.

Трансмиссия включает главный и промежуточный редукторы и соединительные валы, незакрытые обтекателями, и редуктор привода рулевого винта. Главный редуктор вертолета СН-54А рассчитан на передачу мощности 4850кВт, вертолета СН-54В — 5800кВт. Передаточное отношение от двигателя к несущему винту 49.6 :1, к рулевому винту 10.6 :1. Ресурс трансмиссии 500ч.

Топливная система включает два топливных бака емкостью по 1664л, расположенные в фюзеляже перед и за главным редуктором. Предусмотрена установка дополнительного бака емкостью 1664л.

Система управления дублированная, гидравлическая, включает систему автоматической стабилизации.

Дополнительное оборудование состоит из гидравлической лебедки, рассчитанной на усилие 11340кг, троса с крюком, системы стабилизации подвесного груза и узлов крепления контейнеров к фюзеляжу и стойкам шасси.

Разработаны универсальные контейнеры для перевозки грузов и солдат, снабженные связным оборудованием, системой вентиляции и освещения и имеющие две боковые двери и грузовой люк, расположенный в задней части контейнера. Внутренние размеры контейнера 8.36 х 2.69 х 1.98м; армии поставлено 22 контейнера.

Е.И.Ружицкий "Вертолеты", 1997

Фотографии

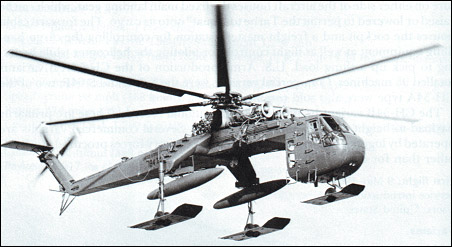

	Sikorsky S-64 / CH-54 "Tarhe"

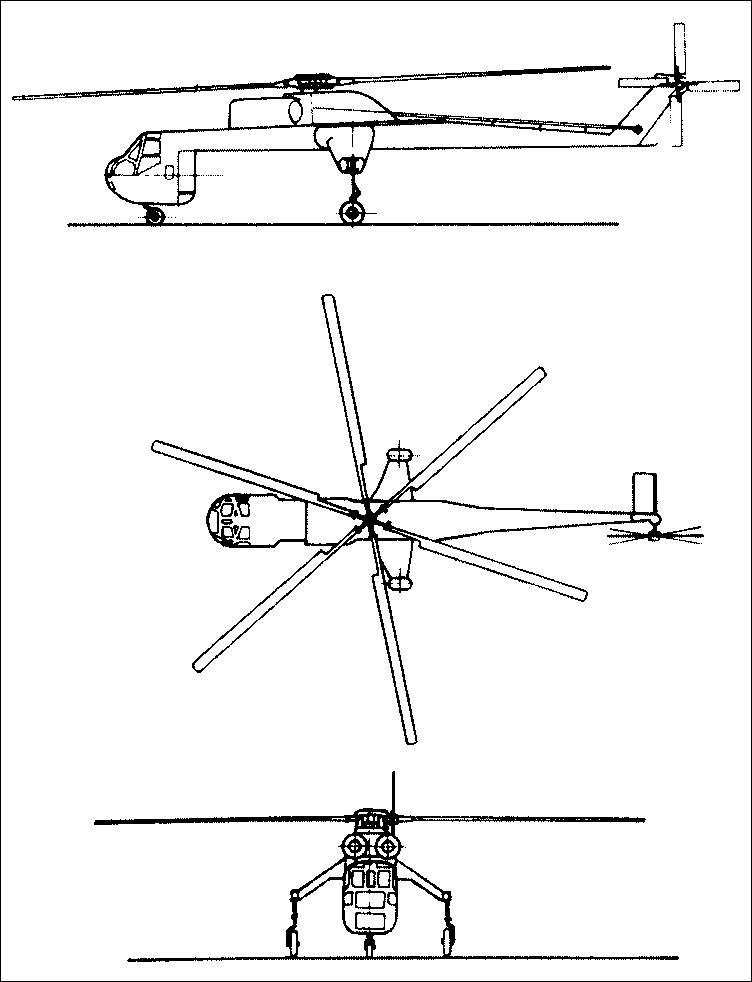

	Sikorsky S-64 / CH-54 "Tarhe"

Технические данные Sikorsky CH-54B Силовая установка: 2 x ГТД Pratt & Whitney T73-700 мощностью на валу 3579кВт, диаметр несущего винта: 21.95м, длина фюзеляжа: 21.41м, высота: 5.67м, взлетный вес: 21318кг, вес пустого: 8981кг, крейсерская скорость: 169км/ч, дальность полета с максимальным запасом топлива: 370км, полезная нагрузка: 9000кг в стандартном контейнере
