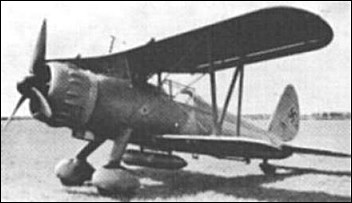

Francis Maign�, e-mail, 21.12.2009 17:07 Ar 197 Monomoteur chasseur-bombardier embarqu�, monoplace sous verri�re coulissant vers l'arri�re, sesquiplan avec plan inf�rieur d�cal� vers l'arri�re, contrevent� par deux paires de m�ts en N inclin�s vers l'avant et vers l'ext�rieur, haubannage, monod�rive, empennage horizontal classique contrevent� par un m�t oblique de chaque c�t� et par dessus, train d'atterrissage fixe car�n� � jambes ind�pendantes et roulette de queue, crosse d'appontage et ferrures de catapultage. 1 moteur Daimler Benz DB 600A en ligne de 900 Cv (V1), 1 moteur de 9 cylindres en �toile BmW 132J de 815 Cv (V2), 1 moteur de 9 cylindres en �toile Bmw 132 De de 880 Cv, h�lice tripale m�tallique � pas variable, E: 11,00 m, L: 9,20 m, H: 3,60 m, Sa: 27,75 m�, Pv: 1840 Kg , Ptc: 2475 Kg, Vm: 400 Kmh � 2500 m, Pl: 8000 m, Ra: 695 Km, Armement: 2 mt MG 17 de 7,92 m /m tirant en chasse, 2 canons MG FF de 20 m /m dans le bord d'attaque du plan sup�rieur, tirant en dehors du champ de l'h�lice et 4 bombes de 50 Kg sous des points d'emport sub-alaires. D�but 1937, 3 prototypes non suivis de s�rie. reply |
